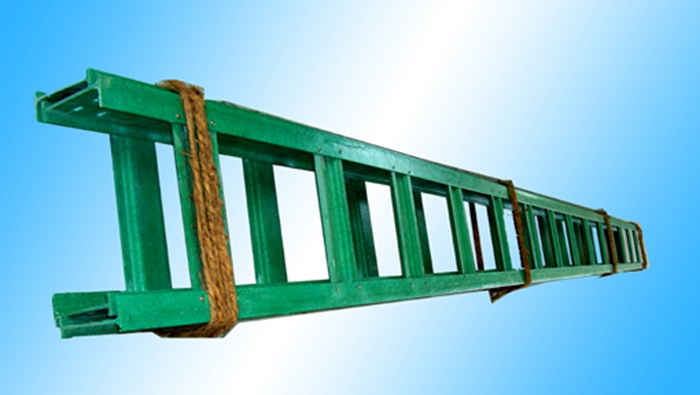

梯式拉擠玻璃鋼電纜橋架采用了國內外較為先進的拉擠玻璃鋼工藝，機械化連續生產，因此不僅完全具有國內同行生產的橋架的優點，而且產品尺寸穩定，并可任意選定，長度可超過8米，具有更高的強度、剛度和耐腐性。
梯式拉擠玻璃鋼電纜橋架是用無捻玻纖和復合纖維配以耐各種氣候，耐腐蝕的樹脂，按不同的使用場合，一定的比例，在一定的溫度下經機械化連續成型，不僅較手糊模壓要經濟而且生產效率更高，特別是尺寸上更可以隨意選擇，產品的質量能得到更為有效的保證，因此拉擠玻璃電纜橋架取代鐵制橋架的應用是未來民展的必然。
梯級式電纜橋架是根據國內外有關及我廠同類產品改進而成。它具有重量輕、成本低、造型別具特色、安裝方便、透氣性好等特點。它適用于一般直徑較大電纜的敷設，特別適用于高低壓電纜的敷設。
梯式拉擠玻璃鋼電纜橋架的優點：
1、質輕高強(比重僅為鐵制橋架的1/4)、耐腐蝕、耐老化、保溫隔熱、不導電、防靜電。
2、減振消音。
3、無毒無污染。
4、耐熱且阻燃。
5、使用壽命長。且不變形、不裂紋、不吸潮、不返鹵、體積穩定性好等特點。
6、價格適中。
7、玻璃鋼電纜橋槽盒，可由上下兩部分嵌合而成，可以互換，單獨使用，可作阻燃托盤。

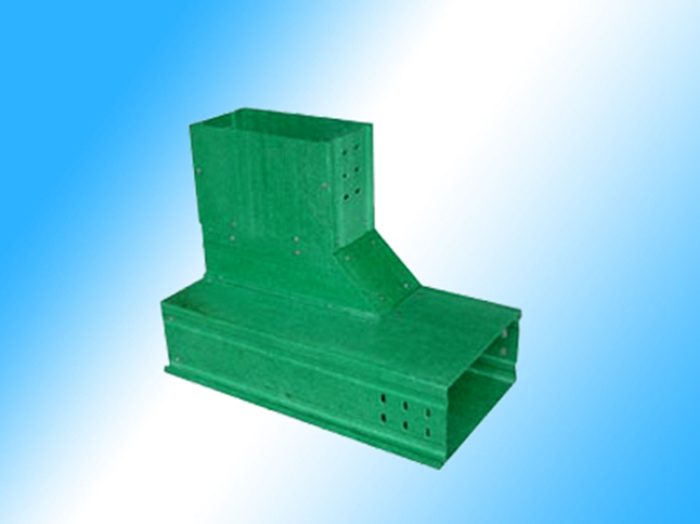

8、梯式拉擠玻璃鋼電纜橋架可根據用戶要求制作水平彎通、水平三通、水平四通等連接件。
9、寬度、高度根據用戶要求或配合橋架規格而定。
10、配電靈活、安裝方便且成本低等優點而獲得廣泛的應用。

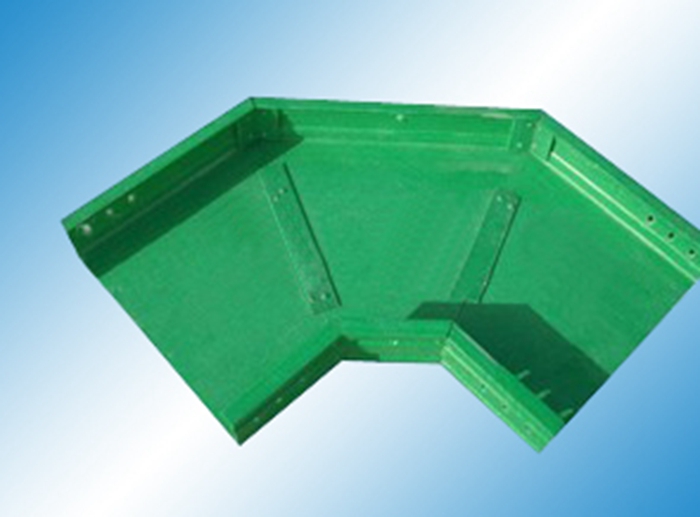

槽式玻璃鋼電纜橋架（彎通）是用無捻玻纖和復合纖維配以耐各種氣候，耐腐蝕的樹脂，按不同的使用場合，一定的比例，在一定的溫度下經機械化連續成型，不僅較手糊模壓要經濟而且生產效率更高，特別是尺寸上更可以隨意選擇，產品的質量能得到更為有效的保證，因此拉擠玻璃電纜橋架取代鐵制橋架的應用是未來民展的必然。
拉擠玻璃鋼電纜橋架的優點：
1、拉擠玻璃鋼電纜橋架質輕高強(比重僅為鐵制橋架的1/4)、耐腐蝕、耐老化、保溫隔熱、不導電、防靜電。
2、拉擠玻璃鋼電纜橋架減振消音。
3、拉擠玻璃鋼電纜橋架無毒無污染。
4、拉擠玻璃鋼電纜橋架耐熱且阻燃。
5、拉擠玻璃鋼電纜橋架使用壽命長。且不變形、不裂紋、不吸潮、不返鹵、體積穩定性好等特點。
6、拉擠玻璃鋼電纜橋架價格適中。
7、玻璃鋼電纜橋槽盒，可由上下兩部分嵌合而成，可以互換，單獨使用，可作阻燃托盤。
8、拉擠玻璃鋼電纜橋架可根據用戶要求制作水平彎通、水平三通、水平四通等連接件。
9、拉擠玻璃鋼電纜橋架寬度、高度根據用戶要求或配合橋架規格而定。
10、拉擠玻璃鋼電纜橋架具有配電靈活、安裝方便且成本低等優點而獲得廣泛的應用。
鄭重承諾：同樣的產品提供，給您最好的服務，最低的價格，您的滿意是我的永恒的責任！
我公司長期供應低價各種材質電纜橋架，廠價直銷，貨源充足，歡迎惠顧。
產品選用指南
1）電纜橋架、線槽及其支吊架使用在有腐蝕性環境中，應采用耐腐蝕的剛性材料制造，或采取防腐蝕處理，防腐蝕處理方式應滿足工程環境和耐久性的要求。
2）電纜橋架在有防火要求的區段內，可在電纜梯架、托盤內添加具有耐火或難燃性能的板、網等材料構成封閉或半封閉式結構，并采取在橋架及其支吊架表面涂刷防火涂層等措施，其整體耐火性能應滿足國家有關規范或標準的要求。
3）在工程防火要求較高的場所，不宜采用鋁合金電纜橋架。
4）電纜梯架、托盤寬度和高度的選擇應符合填充率的要求，電纜的梯架和托盤內的填充率在一般情況下，電力電纜可取40%～50%，控制電纜可取50%～70%，且宜預留10%～25%工程發展裕量。
5）在選擇電纜橋架的荷載等級時，電纜橋架的工作均布荷載不應大于所選電纜橋架荷載等級的額定均布荷載，如果電纜橋架的支吊架的實際跨距不等于2m 時，則工作均布荷載應滿足要求。
6）各種組件及支吊架在滿足相應荷載的條件下，其規格尺寸應與托盤、梯架的直線段、彎通系列相匹配。
7）在選擇電纜橋架的彎通或引上、引下裝置時，不應小于電纜橋架內電纜最小允許彎曲半徑。
8）對于跨距大于6m 的鋼制電纜橋架和跨距大于2m 或承載要求大于荷載等級D級的鋁合金電纜橋架，應按工程條件進行強度、剛度及穩定性的計算或試驗驗證。
9）幾組電纜橋架在同一高度平行敷設時，各相鄰電纜橋架之間應考慮維護、檢修距離。
10）鋼制托盤、梯架的寬度與高度常用規格尺寸參見CESC31∶91《鋼制電纜橋架工程設計規范》第2.2.2 條。
11）鋁合金托盤、梯架的寬度與高度常用規格尺寸參見CECS106∶2000《鋁合金電纜橋架技術規程》第3.1.2 條。
12）鋼制托盤、梯架及鋁合金托盤、梯架的直通單件標準長度可為2、3、4、6m。
13）鋼制電纜橋架表面防腐處理方式參見CECS31∶91《鋼制電纜橋架工程設計規范》第3.4.2 條。
14）鋁合金電纜橋架表面防腐處理方式見表CECS 106∶2000《鋁合金電纜橋架技術規程》第4.4.1 條。

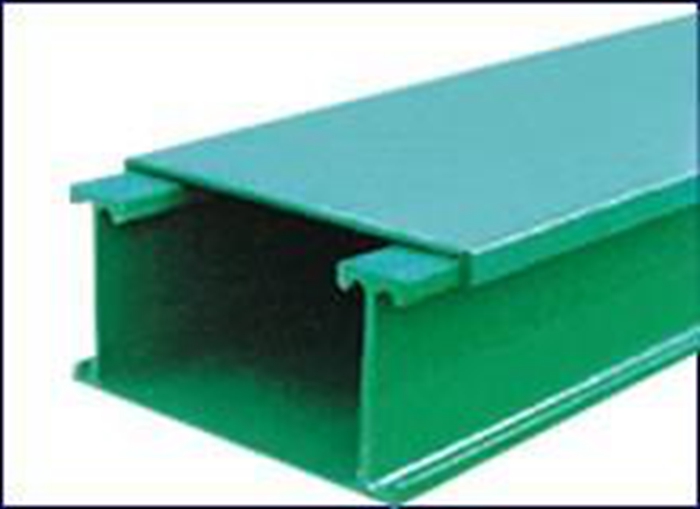

槽式玻璃鋼橋架（工字邊）施工安裝要點
1）槽式玻璃鋼橋架（工字邊）及線槽敷設走向應短捷，并應盡量沿墻、沿柱或沿梁敷設。
2）根據電纜橋架及線槽敷設走向，向土建專業、結構專業提出預留墻洞、樓板洞及吊架安裝時，所需預埋鋼板位置及荷載。并且應與工藝專業、水暖專業及動力專業相協調。
3）地面內暗裝金屬線槽布線，在設計時應與土建專業密切配合，以便根據不同的結構型式和建筑布局，合理確定線路路徑和設備選型。
4）不同電壓、不同用途的電纜不宜敷設在同一層電纜橋架內：
（1）1kV 以上和1kV 及以下的電纜；
（2）同一路徑向一級負荷供電的雙回路電纜；
（3）應急照明和其他照明的電纜；
（4）電力、控制和電信電纜。若不同等級的電纜敷設在同一電纜橋架時，中間應增加隔板隔離。
5）在工程條件下安裝或檢修不需考慮附加集中荷載時，電纜梯架、托盤的工作均布荷載按電纜自重均勻分布計算。
6）電纜橋架不宜與下列管道平行敷設，當無法避免時，電纜橋架的位置應符合下列規定，或采取相應防護措施。
（1）電纜橋架應在具有腐蝕性液體管道上方。
（2）電纜橋架應在熱力管道下方。
（3）易燃易爆氣體比空氣重時，電纜橋架應在管道上方。
（4）易燃易爆氣體比空氣輕時，電纜橋架應在管道下方。
7）電纜橋架與管道之間最小距離見相關標準。
8）綜合布線電纜與附近可能產生高電平電磁干擾的電動機、電力變壓器等電氣設備之間應保持必要的間距。綜合布線電纜與電力電纜的間距應符合GB/T 50311-2000規范11.0.2 條的規定。
9）墻上敷設的綜合布線電纜、光纜及管線與其它管線的間距應符合GB/T 50311-2000 規范11.0.2 條的規定。
10）槽式玻璃鋼橋架（工字邊）時，宜按荷載曲線選取最佳跨距進行支撐，跨距一般為1.5～3.0m。垂直敷設時，其固定間距不宜大于2m。

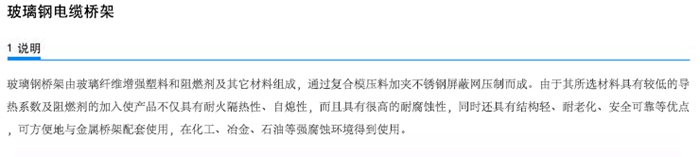

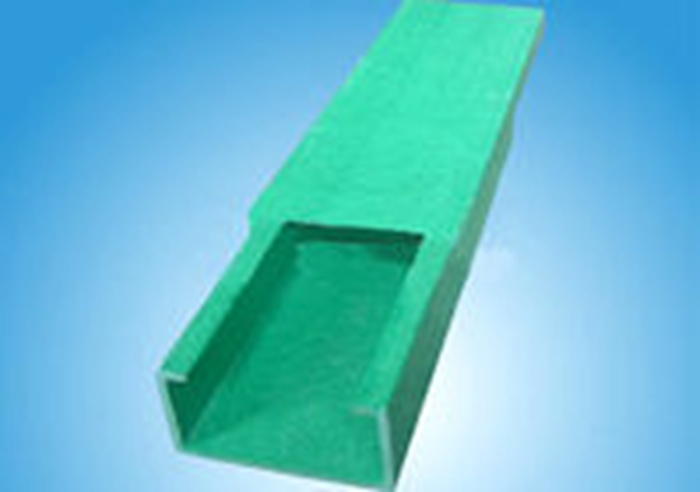

玻璃鋼橋架由玻璃纖維增強塑料和阻燃劑及其它材料組成，通過復合模壓料加夾不銹鋼屏蔽網壓制而成。由于其所選材料具有較低的導熱系數及阻燃劑的加入使產品不僅具有耐火隔熱性、自熄性，而且具有很高的耐腐蝕性，同時還具有結構輕、耐老化、安全可靠等優點，可方便地與金屬橋架配套使用，在化工、冶金、石油等強腐蝕環境得到使用。
分類:可隨工藝管道架空敷設；樓板、梁下吊裝；室內外墻壁、柱壁、隧道、電纜溝壁上的側裝，還可在露天立柱或支墩上安裝。大型多層橋架吊裝時，應盡量采用工字鋼立柱兩側對稱敷設。玻璃鋼橋架可水平、垂直敷設，可轉角、T字型、十字形分支；可調寬、調高、變徑。
安裝注意事項:
一、 總則
1、為滿足工程設計中對電纜橋架的安裝要求，特編制此暫行規定。待國家規范有電纜橋架安裝的具體要求后，即以國家規定為準。
2、 電纜橋架供工礦企業和民用建筑敷設電力電纜、控制電纜、通訊電纜及自控管纜等之用。
二、 電纜橋架的安裝
1、 電纜橋架的總平面布置應作到距離最短，經濟合理，安全運行，并應滿足施工安裝，維修和敷設電纜的要求。
2、 電纜橋架應有足夠的剛度和強度，對電纜提供可靠的支撐。
3、 電纜敷設后，電纜橋架的撓度應不大于電纜橋架跨度的1/200。當電纜橋架的跨度≥6000mm時，其撓度應不大于電纜橋架的跨度的1/150。
4、電纜橋架應盡可能在建、構筑物（如墻、柱、梁、樓板等）上安裝，與土建專業密切配合。
5、 電纜橋架與工藝管架共架安裝時，電纜橋架應布置在管架的一側。
6、 電纜橋架與各種管道平行架設時，其凈距離應滿足下列要求：
6.1 電纜橋架與一般工藝管道（如壓縮空氣管道等）平行架設時不小于400mm。
6.2 電纜橋架與具有腐蝕性液體管道平行架設時不小于500mm。
6.3 電纜橋架不宜在輸送具有腐蝕性液體管道的下方或具有腐蝕性氣體管道上方平行安裝。當無法避免時，應不小于500mm。且其間應用防腐隔板隔開。
6.4 電纜橋架與熱力管道平行架設，熱力管道有保溫層時不小于500mm，無保溫層時不小于1000mm。
6.5 電纜橋架不宜在熱力管道的上方平行安裝，當無法避免需在熱力管道上方平行安裝時，應不小于1000mm，其間應采取有效的隔熱措施。
7、電纜橋架與各種管道交叉時，其凈距離應滿足下列要求：
7.1 電纜橋架與一般工藝管道交叉時，不小于300mm。
7.2 電纜橋架與具有腐蝕性液體管道下方或具有腐蝕性氣體管道上方交叉時，應不小于500mm，且在交叉處用防腐蝕蓋板將電纜橋架保護起來，其蓋板長度應不小于d+2000mm，（d為管道外徑）。
7.3 電纜橋架與熱力管道交叉，熱力管道有保溫層時，應不小于500mm，無保溫層時，應不小于1000mm，且在交叉處應用隔熱板（例如石棉板）將電纜橋架保護起來，隔熱板長度應不小于d+2000mm。（d為熱力管道保溫層的外徑）
8、 電纜橋架穿墻安裝時，應根據環境條件，采用密封裝置：
8.1 電纜橋架從正常環境穿墻進入防火、防爆的環境時，墻上應安裝相應的密封裝置。
8.2 電纜橋架從室內穿墻至室外時，在墻的外側應采取防雨措施。
8.3 電纜橋架從室內穿墻至室外較高處安裝時，電纜橋架應先向下傾斜延長適當距離，然后再向上架設，防止雨水順電纜橋架流入室內。
8.4 電纜橋架過伸縮沉降縫時，電纜橋應斷開，斷開距離以100mm左右為宜。
9、兩組電纜橋在同一橫梁上安裝時，兩組電纜橋之間的凈距離應不小于50mm。
10、 敷設10kV及以上電纜的電纜橋架多層安裝時，其層間距一般不小于300mm。
11、電纜橋架到樓板、梁或其他障礙物等的底部的距離應不小于300mm。
12、一般情況下，支撐電纜橋的各托臂之間的距離以1.5~3左右為宜，并根據具體情況校驗。
13、電纜橋架水平安裝時，其直接板連接處不應置于跨度的1/2處或支撐點上。
14、電纜橋架安裝時出現的懸臂段，一般不得超過1000mm。
15、電纜橋架不應作行人通道使用。
16、在下列情況之一者，電纜橋架應加保護罩：
16.1 電纜橋架在戶外安裝時，其最上層或每一層。
16.2 電纜橋架在鐵算子板或相類似的帶孔裝置下安裝時，其最上層電纜橋架應加保護罩，如果最上層電纜橋架寬度小于下層的橋架寬度時，下層電纜橋架亦加保護罩。
16.3 電纜橋架垂直安裝時，離所在地平面2m以內的電纜橋架。
16.4 電纜橋架安裝在容易受到4 電纜橋架安裝在容易受到機械損傷的地方。
16.5 電纜橋架安裝在多粉塵的場所。
16.6 有特殊要求的場所。
17、 電纜橋架內敷設的電纜，應用尼龍卡帶，綁線或金屬卡子進行固定，固定點要求如下：
17.1 水平敷設時，電纜首末兩端及轉彎、電纜中間接頭的兩端處。

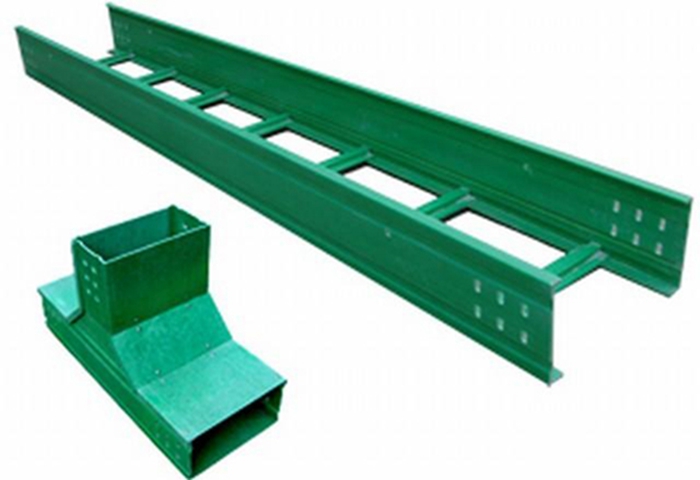

玻璃鋼電纜橋架（梯式）適用于電壓在10千伏以下的電力電纜，以及控制電纜、照明配線、氣動、液動管纜等室內室外架空電纜溝、隧道的敷設。
玻璃鋼電纜橋架（梯式）具有應用廣、強度高、重量輕、結構合理、造價低、壽命長、防腐性強、施工簡單，配線靈活、安裝標準、外形美觀的特點，對您處的技術改造、擴充電纜，維護檢修均帶來方便。BHQ系列玻璃鋼橋架的安裝可因地制宜。
玻璃鋼電纜橋架（梯式）可隨工藝管道架空敷設；樓板、梁下吊裝；室內外墻壁、柱壁、隧道、電纜溝壁上的側裝，還可在露天立柱或支墩上安裝。大型多層橋架吊裝時，應盡量采用工字鋼立柱兩側對稱敷設。BHQ系列玻璃鋼橋架可水平、垂直敷設，可轉角、T字型、十字形分支；可調寬、調高、變徑。
|
